P-PSPBO 正型感光介電材料

P-PSPBO 正型感光介電材料 – 應用於VCSEL元件、RDL製程

高速傳輸時代下最穩定的介電材料解決方案

Low Dk/Df、低溫固化、PFAS-Free,一次滿足光通訊與先進封裝需求

光通訊VCSEL與RDL專用感光介電材

律勝 P-PSPBO 適用於 光通訊模組VCSEL元件封裝、RDL(重配線層)製程、所設計的高性能感光介電材料。

具備 極低介電損耗、穩定Low Dk、高解析、PFAS-Free 配方、以及低溫固化等關鍵特性。

常見的問題與限制

隨著 5G / AI / 高速傳輸(25G/50G/100G+)/ VCSEL / 高階封裝(RDL & FO-WLP) 的快速發展,市場對介電材料提出以下高標準要求:

  • 訊號損耗必須更低
  • 解析度更微細
  • 製程溫度需兼容多層堆疊與不同基材

律勝P-PSPBO已針對以上痛點提供完整解決方案。

產品優勢

特性項目 說明 產品效益

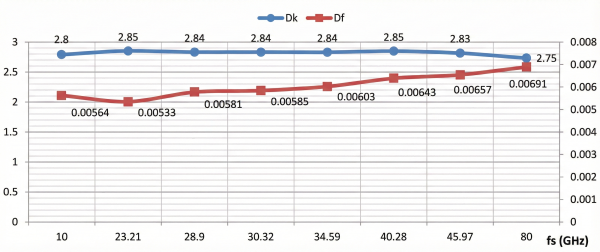

低 Df <0.008@10GHz 減少高速訊號損失,改善 Jitter 與 Eye Pattern品質
低 Dk <3 改善高速通訊傳輸效率,提高模組穩定性
PFAS-Free 符合國際環保標準(EU/US 法規),降低未來法規風險
微影解析度 5/5 μm、15/15 μm 支援細線路、高階 RDL 與 VCSEL 結構製作
低固化溫度 <230°C(低溫固化系列) 與多層堆疊封裝相容,減少熱應力問題
Taper Angle >70–81° 改善通孔成型品質、提升金屬填鍍成功率
高可靠度 Breakdown >5KV、高 elongation 提升長期使用壽命、降低模組失效率
高適配性 VCSEL、RDL、光通訊 一種材料覆蓋多種製程 → 降低導入成本

為甚麼選擇我們? 產品比較一次看懂

指標 律勝 P-PSPBO 一般感光介電材料
Dk/Df 低 Dk / 超低 Df 中等
固化溫度 低溫固化 <230°C 高溫固化
微影解析度 5/5 μm via 中等
PFAS-Free 多數否
適用應用 VCSEL、RDL、光通訊 中等
長期可靠度 不定



最適合的解決方案

P-PSPBO 是針對下一代高速通訊與先進封裝而設計,具備壓倒性優勢。

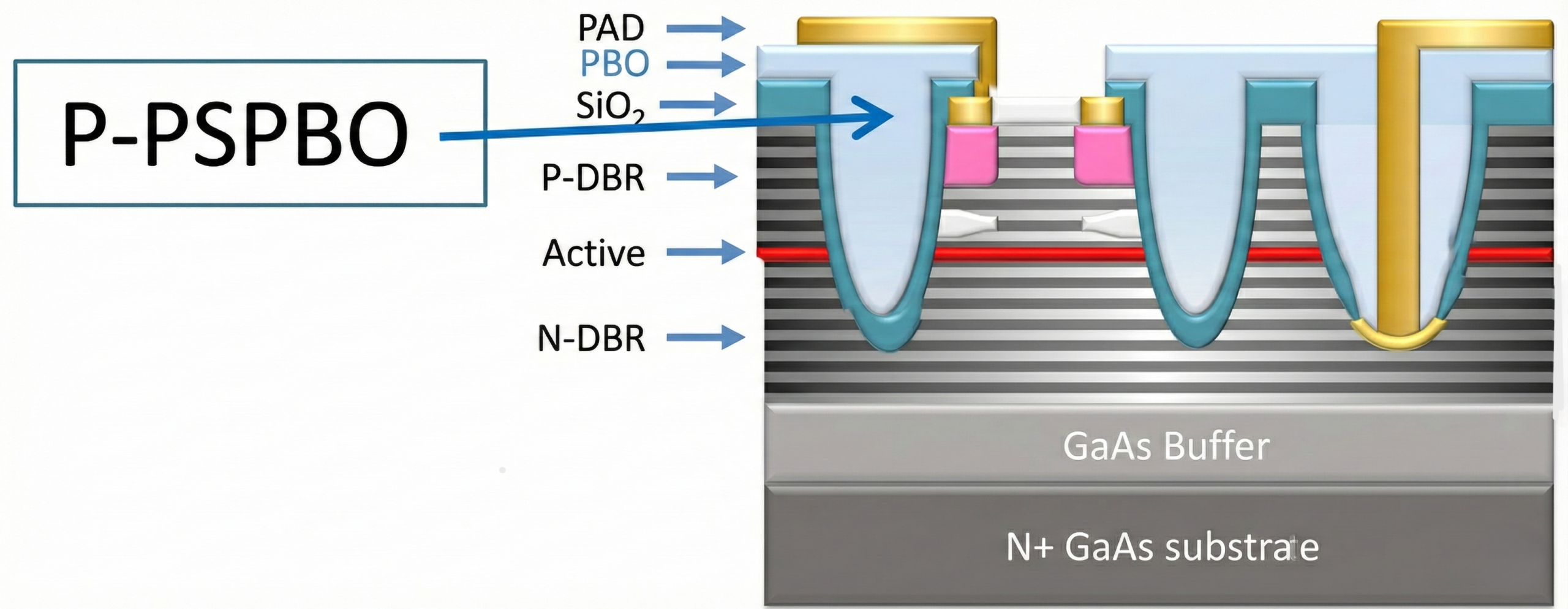

產品應用結構

  • 25G VCSEL光通訊 transceiver

P-PSPBO 正型感光介電材料
  • 5G / AI 高速傳輸模組
